[Controladores] Como configurar um acesso cliente Ethernet nos controladores

[Paulo.Inazumi]

Bom Dia!
Gostaria de informações de como configurar um controlador da HI Tecnologia para realizar um acesso como cliente a um outro controlador através de um canal Ethernet
Desde já agradeço.

[Paulo.Inazumi]

Prezado, bom dia !

Vamos considerar um cenário onde desejamos conectar dois controladores da HI Tecnologia através da rede Ethernet. Para exemplificar, vamos considerar dois controladores A e B que possuem interface Ethernet, sendo o controlador A operando como cliente (mestre) e o controlador B operando como servidor (escravo).

* Exemplo de configuração do canal Ethernet do controlador B operando como Servidor (Escravo). Neste caso basta configurarmos um socket deste canal Ethernet operando como servidor para que o controlador cliente realize o acesso. Por exemplo, o socket 2 ilustrado abaixo:

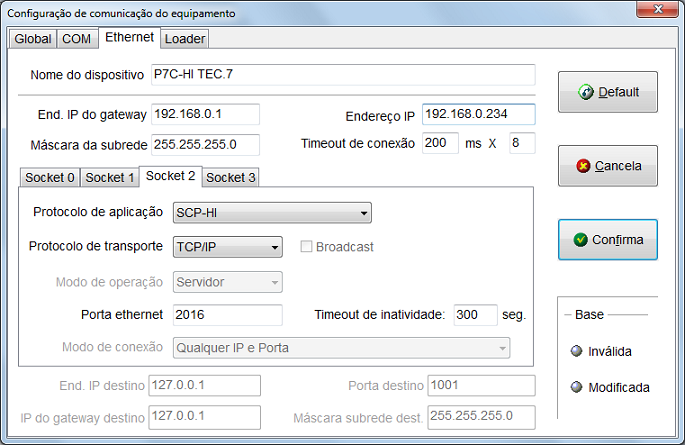

Veja exemplo do formulário de configuração deste socket 2 do controlador Servidor B utilizando o aplicativo SPDSW:


* Exemplo de configuração do canal Ethernet do controlador A operando como Cliente (Mestre). Neste caso devemos necessariamente utilizar o socket 1 do canal Ethernet por ser o único que permite a operação como cliente, e configurar o acesso ao respectivo socket 2 do controlador servidor:

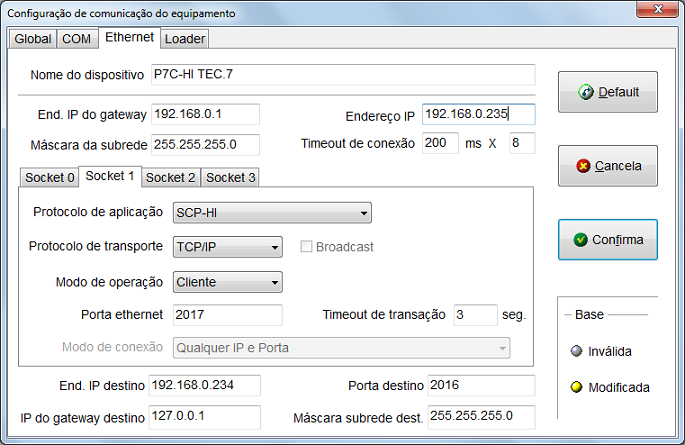

Veja exemplo do formulário de configuração deste socket 1 do controlador Cliente A utilizando o aplicativo SPDSW:


Para obter mais informações sobre acesso cliente utilizando canal Ethernet recomendamos consultar os seguintes programas de exemplos em linguagem ladder :

Programas de Exemplo - EPE.00054 - Comunicação Ethernet Cliente/Servidor
Programas de Exemplo - EPE.00066 - Utilização de controlador HI para operação como cliente ethernet

Atenciosamente,

Paulo Inazumi
Equipe de Suporte Técnico da HI Tecnologia.
