[ESC716] Problema ao conectar uma IHM Delta com o Controlador S7 Siemens utilizando o ESC716

[phius]

Bom dia estou usando um Gateway ESC716s interligando uma IHM Delta porta 485 com um CLP S7 1200 siemens pela port Ethernet mas não estou conseguindo comunicação entre ambos, os led da 485 piscam indicando OK, mas a Ethernet parece que não esta piscando corretamente, porem consigo alterar as configurações do Esc pelo GD normalmente, não sei mais o que fazer. Desde ja agradeço e fico no Aguardo.
Wanderley.

[phius]

Olá Wanderley,

Inicialmente verifique se o cabo serial do ESC716 que irá ligar na IHM Delta, pela serial RS485, está correto. Veja a especificação do [302.716.100.000] Cabo ESC71X(DB9) – Pino (RS485). O modelo que suporta comunicação serial RS485 é o ESC716 S4.

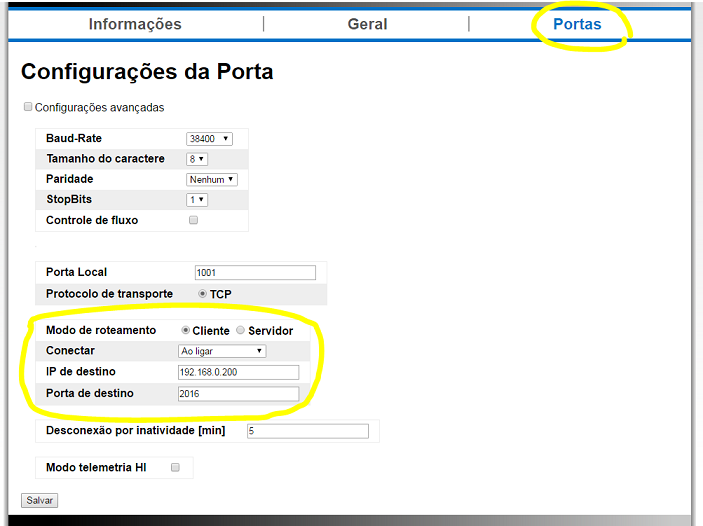

Como a IHM é quem envia os comandos para a leitura dos dados do CLP, significa que esta é o "Mestre" da comunicação. Desse modo, você precisa programar o ESC716 para operar em modo Cliente. Para programar esse modo no ESC716, acesse o conversor (através do IP do mesmo no seu navegador, ou pelo GD) e na aba Portas configure o Modo de roteamento como Cliente. E configure o IP de destino e Porta de destino com mesmas as configurações do seu CLP Siemens S7 1200.


Tenha em mente que se você estiver usando o Protocolo MODBUS-RTU na IHM Delta e MODBUS-TCP no CLP Siemens S7 1200, esse conversor ESC716 S4 não irá funcionar, pois o mesmo opera de modo transparente e os protocolos MODBUS-RTU e MODBUS-TCP não são compatíveis, ou seja "não conversam entre si" de modo transparente. Para que essa comunicação funcione, você precisaria de uma Bridge Modbus RTU - TCP, e o modelo do nosso conversor que faz essa operação é o ESC716 B2 ou B4, no seu caso você precisaria do ESC716 B4. Porém se você estiver utilizando ASCII, por exemplo, para fazer a comunicação entre esses dois dispositivos o ESC716 S4 irá funcionar sem problemas.
