[ZAP500] Comunicação ZAP500 com PLCs de outros fabricantes

[sato-sam]

Prezados, É possível comunicar o controlador ZAP500 com algum PLC de outra fabricante? Especificamente um Siemens S7-200.

[sato-sam]

Prezado, boa tarde.
É possível se o CLP possuir suporte para os protocolos MODBUS-TCP/RTU ou ASCII.
Os CLPs da HI Tecnologia P7C, ZAP91X, NEON, RION, ZAP500 possuem suporte para os protocolos ASCII, MODBUS-RTU e MODBUS-TCP.

Para realizar a comunicação:
- Utilize um cabo adequado entre o ZAP500 e o outro CLP.
- Verifique se interface serial RS232 ou RS485. Se necessário, configure ambos os CLPs para a interface requerida.
- Configure os CLPs para operação em MODBUS-TCP (se comunicação Ethernet) ou MODBUS-RTU (se comunicação serial) ou ASCII. No caso do ZAP500, a configuração é realizada via software SPDSW. A última versão do SPDSW que contempla o ZAP500 é a 2.9.03, disponível para download neste link.

Para configuração de comunicação do ZAP500, fazer:
Conectar o SPDSW no ZAP500 utilizando cabo PC-PLC GI (cuja documentação está disponível neste link.).
No software SPDSW acesse: Ferramentas > Comunicação > Configurar > Comunicação do Computador ou pelo atalho CTRL + F8.

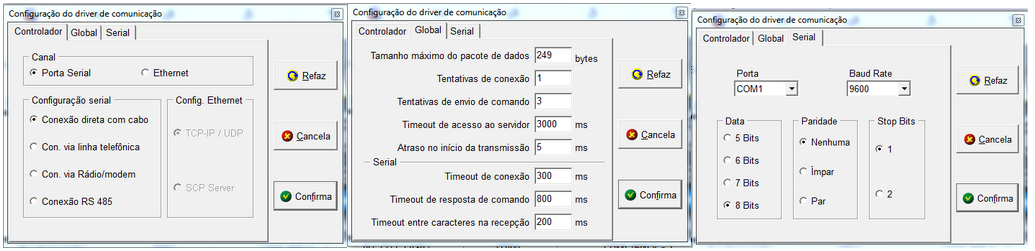

Na janela "Configuração do driver de comunicação", selecione as configurações mostradas abaixo. A configuração default do canal de comunicação COM1 é 9600,8,N,1. Após realizar a configuração, selecione o botão "Confirma".

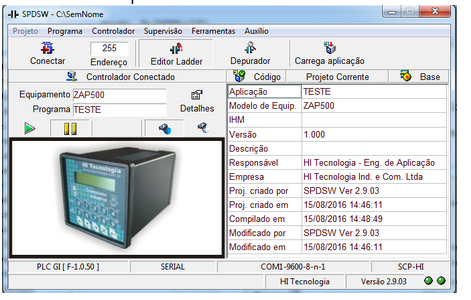

Clique no botão "Conectar". Os dois indicadores do canto inferior direito devem ficar verde se você conseguiu conectar ao ZAP500. Se um deles estiver vermelho, verifique se a porta do computador que você está utilizando está livre. Se um dos indicares estiver amarelo, não foi possível realizar a comunicação. Se você conseguir conectar, a tela do SPDSW ficará semelhante à apresentada abaixo:


Após conectar, acesse: Ferramentas > Comunicação > Configurar > Controlador - Setup de comunicação. Ter-se-á:

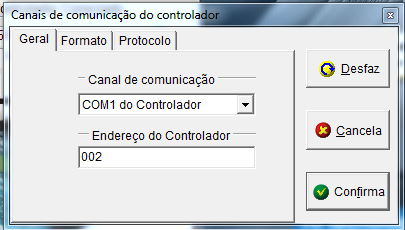

- Aba Global: Canal de comunicação: Seleciona-se qual canal de comunicação irá ser configurado (na figura, canal COM1 será configurado)
Endereço do controlador: ID de comunicação do ZAP500

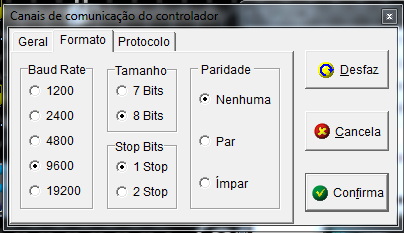

- Aba Formato: Parâmetros de formato do frame do canal selecionado em Canal de comunicação do item anterior.

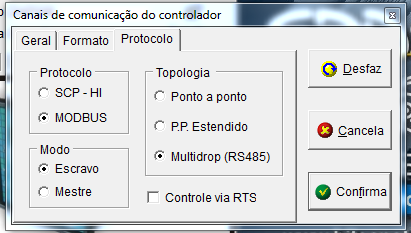

- Aba Protocolo: Configura protocolo e meio físico. Note que nesta aba você ira configurar se operação em RS485 (Multidrop - RS485) ou RS232 (ponto a ponto).


Resete o equipamento após as alterações.

Sds

[gustavo.dias]

Após as alterações descritas acima eu não estou conseguindo a estabelecer a comunicação do SPDSW com o controlador, como faço para voltar a ter esse acesso?

[phius]

Você conseguirá comunicar com seu equipamento no modo Loader. A configuração da comunicação do ZAP500 no modo Loader é 9600-8-N-1.
O modo loader do ZAP500 depende do modelo de controlador que você tem.

Essa Nota de Aplicação explica como colocar o ZAP500, os dois modelos, no modo loader: Seleção do modo “Loader” nos Controladores HI

Se tiver dúvida do quê é o Modo Loader veja a FAQ: O que é Modo Loader?
