Boa tarde,
Comecei a desenvolver minha primeiras telas no Portal de Telemetria, porém estou com dificuldade em configurar o Painel de Histórico. Vocês teriam algum passo a passo para me ajudar com esse processo?

[gabriel_cavalcante]

Nota: para que as informações coletadas pela plataforma possam ser historiadas, no Cadastro do Dado, selecione a opção Histórico.

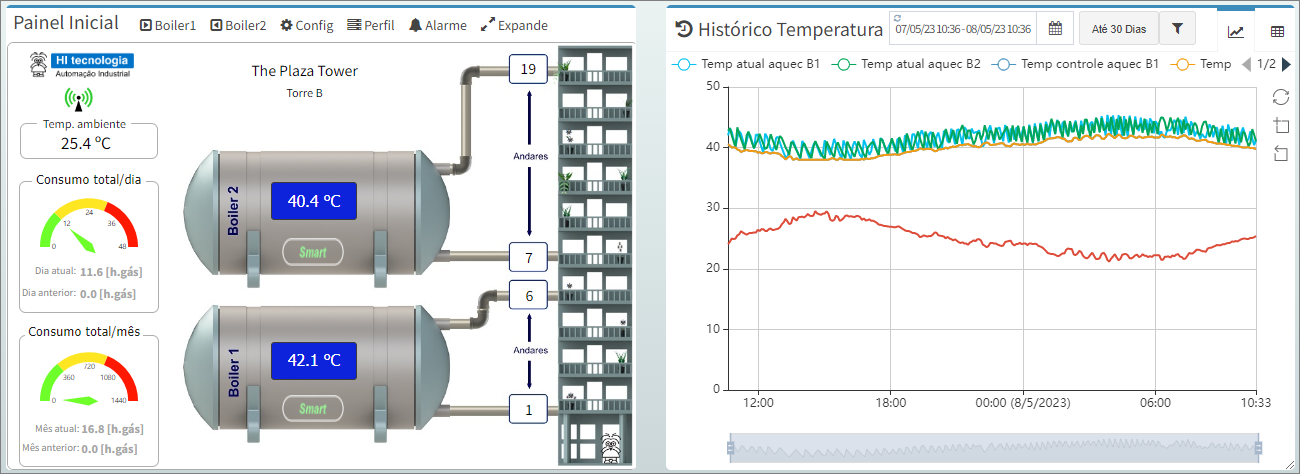

O Painel de Histórico possibilita ao usuário monitorar as informações historiadas pela plataforma ao serem coletadas dos equipamentos conectados. Ao integra-lo a uma tela, precisamos definir quais serão os Dados a serem apresentados. Acesse o Painel de Propriedade e selecione Série de Dados - Neste menu, determine qual será o Conector a ter os valores de seus Dados apresentados e quais serão estes.


---

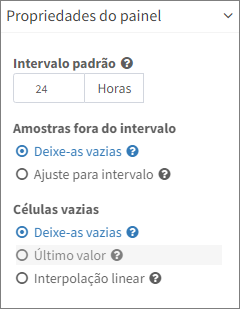

Propriedades do Painel: O modo como essas informações serão apresentadas nos formatos Gráfico e Tabela podem ser configuradas nos itens abaixo:


Intervalo Padrão: Consiste em uma configuração de filtro inicial, ao ser acessado, serão apresentados os valores historiados dentro deste período estabelecido (limite de filtro inicial: 24 horas). - Para mais informações acesse: Painel Histórico - Intervalo Padrão; Amostras Vazias: Em casos ondem as valores coletadas pelo Portal são registradas em tempos diferentes (o modo como será coletado e registrado no portal esta atrelado ao protocolo de comunicação utilizado ), esses registros podem gerar lacunas quando apresentados nos formatos Gráfico e Tabela. Essa configuração permite ao usuário dimensionar os valores a serem apresentados, considerando os últimos valores para os que não estão acordo com filtro realizado para determinado período. - Para mais informações, acesse: Painel Histórico - Amostras Vazias; Células Vazias: Essa configuração permite que seja definido o comportamento na apresentação na Tabela dos valores dos em relação as eventuais células que fiquem vazias devido a não haver registro de valor no histórico para os dados em determinados tempos. - Para mais informações, acesse: Painel Histórico - Células Vazias.

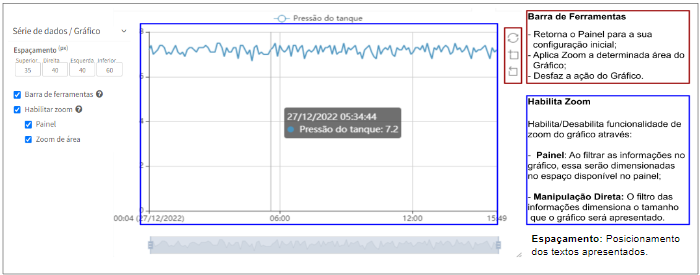

Barra de Ferramentas: Nesta seção, é possível configurar as opções disponíveis ao usuário para monitorar o histórico, dentre elas: Ocultar a barra de ferramentas; Alternar e Definir um modo de visualização padrão - [b]Gráfico[/b] e [b]Tabela[/b]; Filtrar os registros salvos a partir de um determinado periodo; Exportar os registros nos formatos [b]CSV[/b] e [b]XLSX[/b]. - Para mais informações, acesse: Painel Histórico - Barra de Ferramentas.


---

Customizando a apresentação de Dados no Painel Histórico

Seção responsável por configurar as funcionalidades referentes a visualização do histórico no formato gráfico:



A partir destas configurações, o usuário pode customizar o formato de apresentação dos valores apresentados no Eixo Y do gráfico, possibilitando utilizar: Escala Automática: Valores do eixo y de acordo com as escalas dos valores gerados pelo dado; Expressões: A expressão é uma configuração que permite personalizar de como os valores do Eixo Y serão apresentados; Listas de textos: Exemplo: Um gráfico, cujos valores do dado apresentam condições de acionamento (1) e desacionamento (0) no processo, o eixo y poderia ser definido para que esses limites indicassem os textos Ligado (1) e Desligado (0)). - Para mais informações acesse: Painel Histórico - Eixo Y do Gráfico;

---

As configurações apresentadas estão relacionadas ao comportamento do Painel Histórico, a partir deste passo serão apresentadas as etapas necessárias para customizar como os dados serão apresentados no painel:

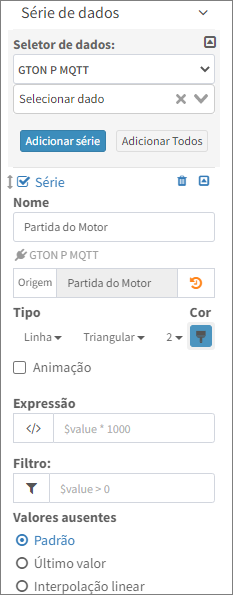

Série de Dado: Nesta seção, devem ser selecionados os dados que serão apresentados pelo gráfico do histórico: O Seletor de Dado é composto pela Origem e o Dado, aqui deverá ser selecionado qual o Conector que terá seus dados apresentados e os respectivos dados. Ao serem selecionado, será apresentado um menu Série para cada dado adicionado. Para utilizar todos os dados, clique em Selecionar Todos. Nome: Permite customizar o nome a ser apresentado para a série(dado) na legenda do gráfico. Por padrão, essa configuração é preenchida com o nome do dado associado a série; Origem: Exibe o nome do dado associado a série e permite simular valores para a série através do botão a direita; Tipo: Neste parâmetro é possivel como serão apresentados no gráfico, nos formatos Linha e Barra: - Para mais informações, acesse: Painel Histórico - Customização de Séries; Expressão: expressão matemática a ser aplicada a cada valor de amostra da série para apresentação no gráfico: - Para mais informações, acesse: Painel Histórico - Expressões para apresentação de séries de dados;; Filtro: expressão para filtrar valores da série no gráfico. Para maiores informações, acesse Filtros de valores para apresentação de séries de dados: - Para mais informações, acesse: Painel Histórico - Filtros de valores para apresentação de séries de dados; Valores Ausentes: estratégia de preenchimento de Células vazias para o dado associado a série(sobrepõe a configuração global do painel caso informada). Finalizadas as configurações, publique a tela e acesse o Conector correspondente:
