Setup controlador P7C

[gabriel_cavalcante]

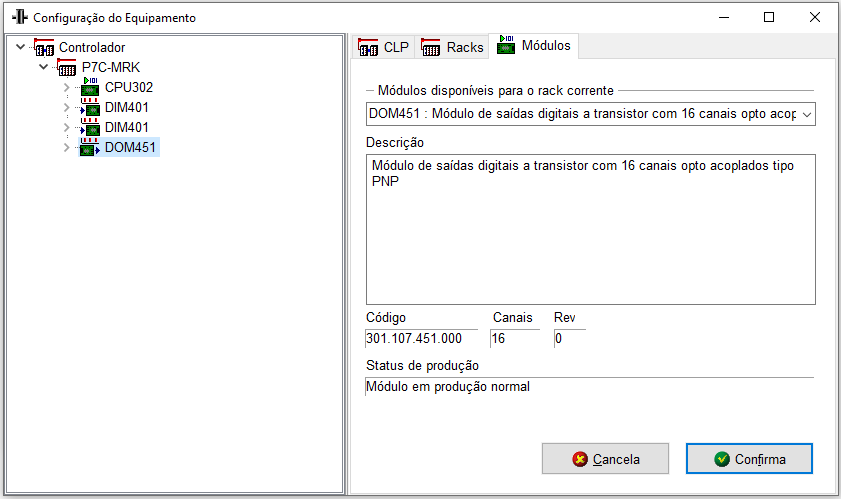

Olá, possuo um controlador P7C e comprei um bastidor de expansão para aumentar o projeto, gostaria de saber como tenho que configurar as chaves [DIP Switch] que estão no bastidor e como montar meu novo Setup no Software SPDSW pois sempre trabalhei apenas com 1 bastidor conforme imagem abaixo:

Setup P7C 1.PNG (21.82 KiB) Viewed 1787 times

[Jean Bortolon]

Olá prezado,

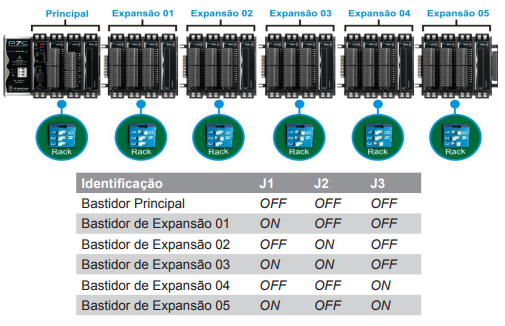

Primeiramente vamos entender sobre a configuração das DIPs Switch dos bastidores do P7C, as DIPs indicam em qual posição o bastidor será inserido e devem ser configuradas conforme imagem dependendo da posição do bastidor, ou seja, o bastidor principal possui as DIPs em OFF, o primeiro bastidor de expansão possui a primeira DIP em ON, o segundo bastidor possui a segunda DIP em ON e assim por diante conforme demonstrado abaixo:

Dip Switch.PNG (151.82 KiB) Viewed 1785 times

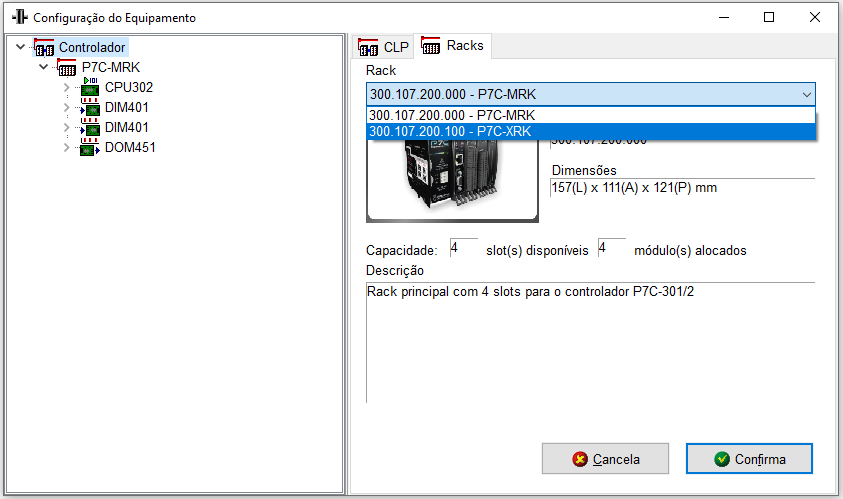

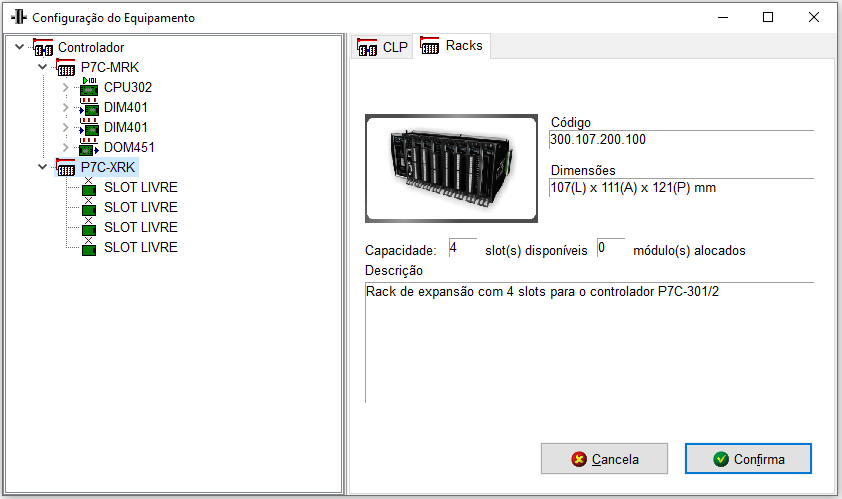

Com relação ao setup no software SPDSW, clique em Programa -> Controlador Programável, e com isto você poderá clicar com o botão direito em Controlador e ir adicionando os bastidores de expansão denominados (Expansion Rack ou XRK) conforme a sequência de imagens abaixo:





Após adicionar o número de bastidores de expansão que você possui, basta montar o setup do controlador com os módulos de I/O na sequência correta que estão nos bastidores, em caso de não possuir todos os Slots preenchidos com módulos de I/O fisicamente basta deixar o SLOT LIVRE no Setup do Controlador,

Baixe o manual do P7C neste Link e encontre explicações sobre as DIPs a partir da página 32,

Demais dúvidas estamos à disposição em www.hitecnologia.com.br/suporte,

Desejamos a você um ótimo dia.
