Bom dia, estou tentando utilizar um contador no SPDSW que é ativado pela minha entrada digital, poderia me ajudar ? tentei usar o Contador UP e as vezes são contabilizados dois pulsos na entrada mesmo sendo apenas 1 ativação, o que pode ser ?
-
Jean Bortolon
- Administrador
- Posts: 22
- Joined: Wed Oct 07, 2020 1:00 pm
Re: CONTADOR SPDSW
Olá Prezado,
Sobre o bloco utilizado para o contador, recomendamos que utilize a combinação da Entrada Digital ativando um Flip Flop de Pulso que irá pulsar um Bloco Somador, o Contador UP que você está utilizando possui algumas características que pode limitar sua aplicação, por exemplo, a exclusividade da utilização de memórias do tipo M [16 bits] em seus parâmetros, ou seja, você só poderá contar até 32767 pulsos conforme indicado na imagem abaixo e encontrado no manual do SPDSW acessando este Link
Sobre a contagem de dois pulsos com apenas uma ativação da entrada digital isto pode estar relacionado ao Efeito Bouncing, recomendamos que utilize um filtro (Timer) no programa para prevenir esta situação conforme indicado na imagem abaixo:
Baixe abaixo o programa de exemplo elaborado para contador de pulsos utilizando os conceitos citados acima:
- Programa de exemplo, acesse neste Link
Sobre o bloco utilizado para o contador, recomendamos que utilize a combinação da Entrada Digital ativando um Flip Flop de Pulso que irá pulsar um Bloco Somador, o Contador UP que você está utilizando possui algumas características que pode limitar sua aplicação, por exemplo, a exclusividade da utilização de memórias do tipo M [16 bits] em seus parâmetros, ou seja, você só poderá contar até 32767 pulsos conforme indicado na imagem abaixo e encontrado no manual do SPDSW acessando este Link
- ContadorUP.png (70.97 KiB) Viewed 5025 times

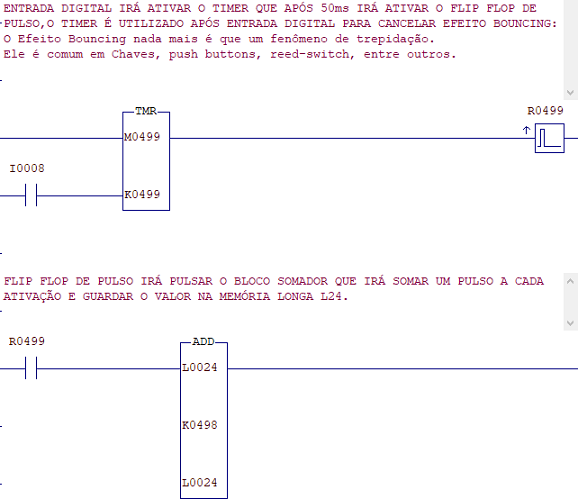

Sobre a contagem de dois pulsos com apenas uma ativação da entrada digital isto pode estar relacionado ao Efeito Bouncing, recomendamos que utilize um filtro (Timer) no programa para prevenir esta situação conforme indicado na imagem abaixo:
- ContadorAntiBouncing.PNG (66.21 KiB) Viewed 5028 times
Baixe abaixo o programa de exemplo elaborado para contador de pulsos utilizando os conceitos citados acima:
- Programa de exemplo, acesse neste Link
